Trijicon RMR footprint standaard

15 februari 2025

Welke red dots zal werken met de Trijicon-montage? Kun je de Holosun 507C op dezelfde plaat installeren als het Trijicon RMR red dot vizier? We behandelen de volledige compatibiliteit van de footprint in dit artikel.

Compatibiliteit van de footprint uitgelegd

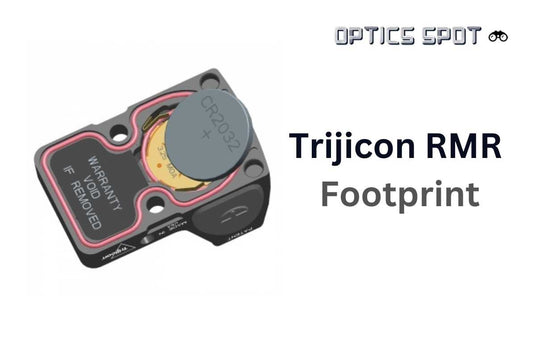

Wat betekent een “footprint”? De term footprint verwijst naar een structuur van de sockets en schroefgaten op de basis van het optische apparaat.

En wat betekent het als de footprints compatibel zijn? Elk optisch vizier heeft een basis voor montage. De basis bestaat uit pinnen op verschillende posities en gaten voor schroeven die worden gebruikt voor de bevestiging van het vizier aan de montage.

Als twee vizieren dezelfde basis voor montage gebruiken, zeggen we dat ze dezelfde footprint delen. In dit artikel laten we zien welke red dots dezelfde footprint delen.

Trijicon RMR voetafdrukpatroon

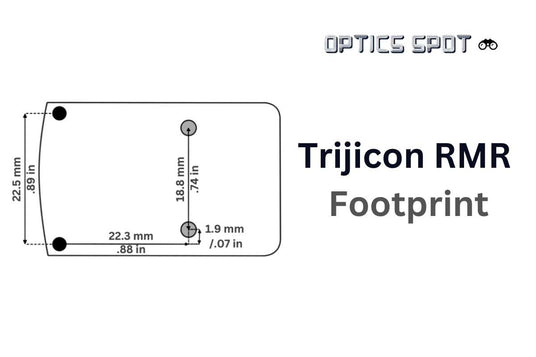

De RMR-voetafdruk bestaat uit twee sockets aan de voorkant en twee schroefgaten in het midden van het vizier.

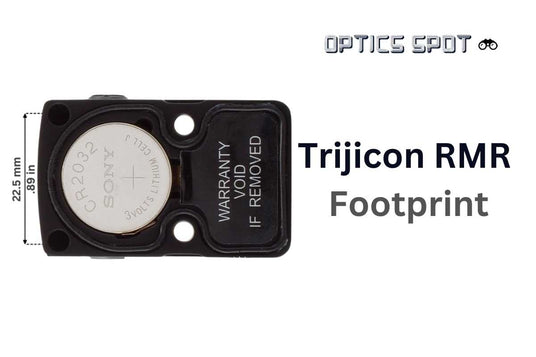

De voorste sockets zijn 22,5 mm / 0,89 inch van elkaar verwijderd, elk gepositioneerd in de hoek van de voorkant van het vizier. De positie van deze twee sockets komt overeen met de positie van pinnen die zich op een montageoppervlak van elke mount voor deze standaard bevinden.

De schroefgaten zijn ongeveer in het midden van het optische apparaat gepositioneerd. Deze dienen voor de bevestiging van het vizier aan de mount. Deze twee schroefgaten zijn 18,8 mm / 0,74 inch van elkaar verwijderd.

De schroeven die voor deze schroefgaten moeten worden gebruikt, zijn altijd inbegrepen in het pakket met het vizier.

Compatibel red dots

RMR is een van de meest voorkomende voetafdrukken op de markt.

Hieronder vindt u een complete lijst van vizieren die zal werken met de Trijicon-voetafdruk.

Trijicon RMR standard

ADE Advanced Optics RD3-019 Stingray,
ADE Advanced Optics RD3-020 Raptor,
ADE Advanced Optics RD3-023 Valkyrie,
Holosun 407C,
Holosun 407C-GR,
Holosun 407CO,
Holosun 507C,
Holosun 507C-GR,
Holosun 507 Comp,
Holosun 507 Comp-GR,
Holosun 508T-RD,
Holosun 508T-GR,
Olight Osight C,
Olight Osight [RD],
Olight Osight [GR],
Olight Osight X,
Redwin Cobra 26x22 MTR,
Riton X3 Tactix PRD,
Spina BAT-24,
Swampfox Justice RMR 1×27,
Swampfox Liberty RMR 1×22,
Swampfox Kingslayer,
Trijicon RMR,
Trijicon SRO,
Vector Optics Frenzy 1x22x26,
Vector Optics Frenzy 1x22x26 MOS,
Vector Optics Frenzy 1x22x26 MOS MRS,
Vector Optics Frenzy-X 1x19x26 MRS GenII,
Vector Optics Frenzy-X 1x19x28 gen II,
Victoptics V3 1x17x26

Vector Optics Frenzy 1x22x26 MOS MRS red dot

(5)

€159,00 EUR

Op voorraad (52 eenheden)

Bekijk details
Holosun 507 Comp

(4)

€456,00 EUR

Zeer lage voorraad (5 eenheden)

Bekijk details
Vector Optics Frenzy 1x22x26 MOS red dot

(1)

€169,00 EUR

Op voorraad (69 eenheden)

Bekijk details
Holosun 507 Comp GR

(2)

€520,00 EUR

Zeer lage voorraad (2 eenheden)

Bekijk details
Vector Optics Frenzy-X 1x19x28 GenII

€179,00 EUR

Lage voorraad (15 eenheden)

Bekijk details
Holosun 507C X2

(3)

€412,00 EUR

Zeer lage voorraad (2 eenheden)

Bekijk details
Holosun 407C X2

(3)

€328,00 EUR

Zeer lage voorraad (1 eenheid)

Bekijk details
Victoptics V3 1x17x26

€59,00 EUR

Zeer lage voorraad (1 eenheid)

Bekijk details

Hoe red dot te monteren met Trijicon RMR voetafdruk

Het hangt af van welk apparaat u wilt monteren.

Zal u het op een picatinny-mount installeren? D.w.z. een pistool uitgerust met picatinny rail? Dan moet u zoeken naar een picatinny-mount met RMR-voetafdruk.
Of gaat u het op een pistool monteren? En zal het pistool optics ready zijn (met pistoolschuifuitsparing voor red dot). Dan moet u zoeken naar een red dot montage met RMR-voetafdruk.
Of zal het een standaardpistool zijn zonder dergelijke uitsparing? Dan moet u zoeken naar een optische plaat met RMR-voetafdruk.

Andere voetafdrukstandaarden

Er zijn veel verschillende bases voor red dot vizieren, maar de andere meest voorkomende zijn de volgende:
