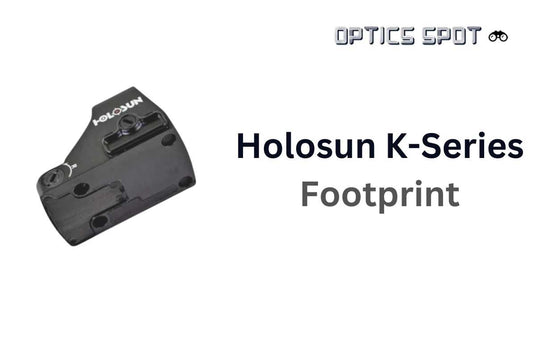

Holosun K-series footprint standaard

De K-series red dot footprint is een modificatie van de Shield RMSc-standaard. Vergeleken met de Shield-standaard heeft de K-serie geen uitsparingen aan de achterkant van het apparaat, en ook de voorste uitsparingen zijn iets minder diep. Dat betekent dat je, om de red dot passend te maken voor de Shield-standaard, de achterste pennen moet afsnijden en de voorste pennen moet inkorten.

De modificatie brengt echter ook andere risico's met zich mee - je kunt de montage beschadigen. Ook verlies je de garantie op een dergelijke montage door de modificatie. Om die reden behandelen we de K-series footprint als een afzonderlijke montagestandaard in plaats van de Shield RMSc-standaard.

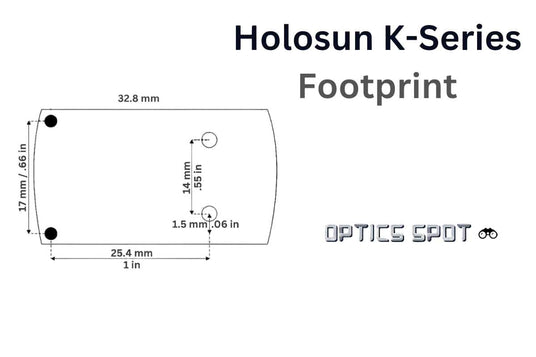

Het Holosun K-series patroon bestaat uit twee sockets in de voorste hoeken aan de voorkant van het vizier en uit twee schroefgaten aan de achterkant van het vizier.

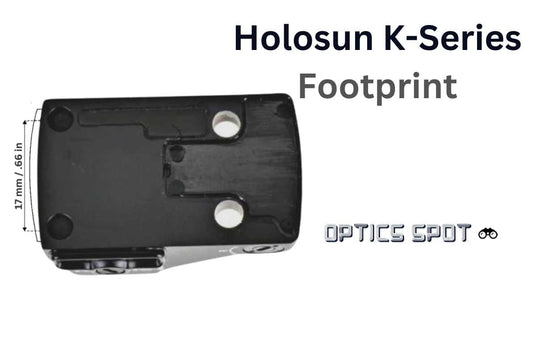

De voorste sockets bevinden zich op 17mm / 0.66 inch afstand van elkaar. De positie van deze twee sockets komt overeen met de positie van de pinnen die zich op het montageoppervlak bevinden van elke montage voor deze standaard.

De schroefgaten zijn geplaatst in het achterste deel van het optische apparaat. Deze dienen voor de bevestiging van het vizier aan de montages. Deze twee schroefgaten bevinden zich op 14mm / 0.55 inch afstand van elkaar.

De schroeven die voor deze schroefgaten moeten worden gebruikt, zijn altijd inbegrepen in de verpakking van het vizier.
