Trijicon RMR footprint standaard

Trijicon RMR footprint standard

Welke red dot vizieren werken met de Trijicon montage? Kun je Holosun 507C op dezelfde plaat installeren als een Trijicon RMR red dot richtmiddel? We behandelen de volledige compatibiliteit van de footprint in dit artikel.

Footprint-compatibiliteit uitgelegd

Wat betekent een “footprint”? De term footprint verwijst naar de structuur van de sockets en schroefgaten op de basis van het optische apparaat.

En wat betekent het als footprints compatibel zijn? Elk optisch richtmiddel heeft een basis voor montage. De basis bestaat uit pennen op verschillende posities en gaten voor schroeven die worden gebruikt om het richtmiddel op de montage te bevestigen.

Als twee richtmiddelen dezelfde basis voor montage gebruiken, zeggen we dat ze dezelfde footprint delen. In dit artikel laten we zien welke red dot vizieren dezelfde footprint delen.

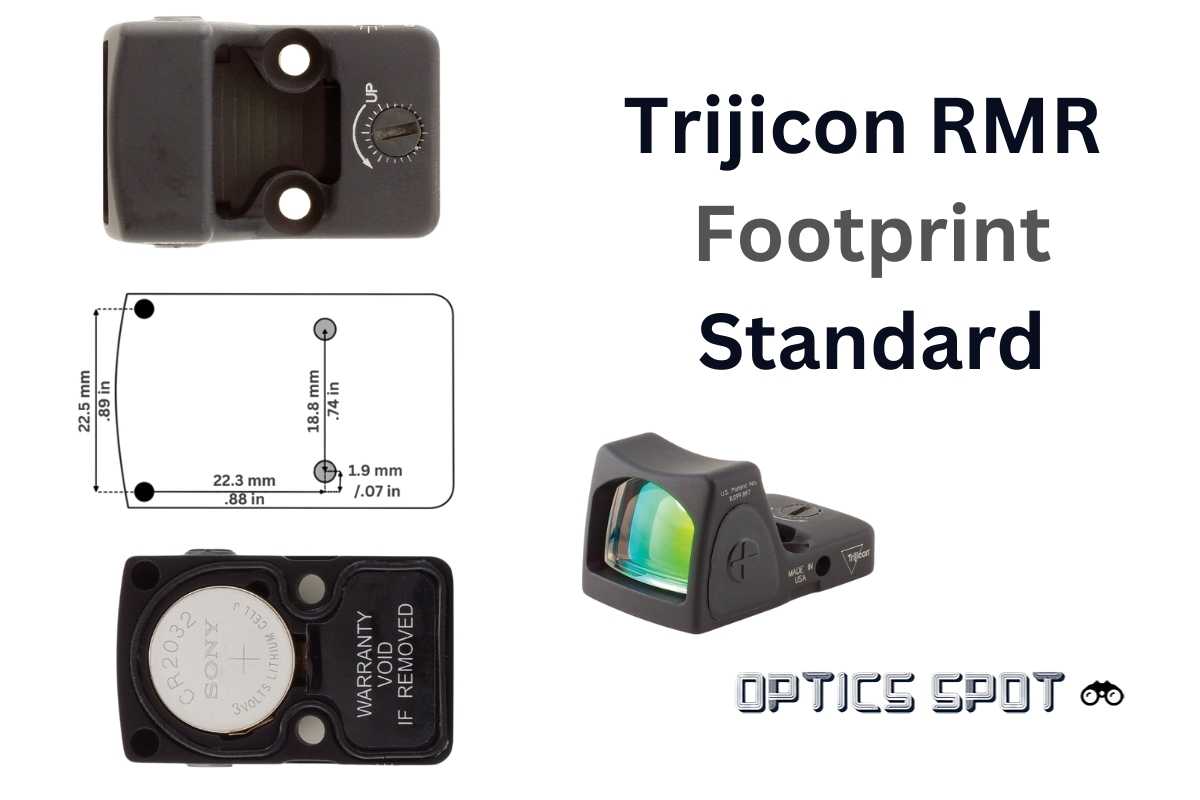

Trijicon RMR footprint-patroon

RMR-footprint bestaat uit twee sockets aan de voorkant en twee schroefgaten in het midden van het vizier.

De voorste sockets bevinden zich 22,5 mm / 0.89 inch uit elkaar, elk gepositioneerd in de hoek aan de voorkant van het vizier. De positie van deze twee sockets komt overeen met de positie van de pinnen op het montageoppervlak van elke montage voor deze standaard.

De schroefgaten zijn ongeveer in het midden van het optische apparaat geplaatst. Deze dienen voor de bevestiging van het vizier op de montage. Deze twee schroefgaten bevinden zich 18,8 mm / 0.74 inch uit elkaar.

De schroeven die voor deze schroefgaten moeten worden gebruikt, worden altijd meegeleverd in de verpakking met het vizier.

Compatibele red dot vizieren

RMR is een van de meest voorkomende footprints op de markt.

Hieronder vindt u een complete lijst met richtmiddelen die werken met Trijicon footprint.

Trijicon RMR standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-019 Stingray
  • ADE Advanced Optics RD3-020 Raptor
  • ADE Advanced Optics RD3-023 Valkyrie

Holosun

Osight

Redwin

  • Redwin Cobra 26x22 MTR

Riton

  • Riton X3 Tactix PRD

Spina

  • Spina BAT-24

Swampfox

  • Swampfox Justice RMR 1×27
  • Swampfox Liberty RMR 1×22
  • Swampfox Kingslayer

Trijicon

  • Trijicon RMR
  • Trijicon SRO

Vector Optics

Red dot vizieren met Trijicon RMR footprint

Bekijk alles

Hoe een red dot vizier met Trijicon RMR footprint te monteren

Het hangt ervan af op welk apparaat u het wilt monteren.

  • Wilt u het op een Picatinny-montage installeren? D.w.z. een wapen uitgerust met Picatinny rail? Dan moet u zoeken naar een Picatinny-montage met RMR footprint.
  • Of wilt u het op een pistool monteren? En is het pistool optics ready (met een uitsparing in de slede voor red dot vizier)? Dan moet u zoeken naar een red dot montage met RMR footprint.
  • Of is het een standaardpistool zonder een dergelijke uitsparing? Dan moet u zoeken naar een optic plate met RMR footprint.

Andere footprint-standaarden

Er zijn veel verschillende bases voor red dot vizieren, maar de andere meest voorkomende zijn de volgende:
