Shield RMSc footprint standaard

Shield RMSc footprint standard

Welke red dot vizieren kunt u monteren op de montage met RMSc of Shield RMSc footprint? Kunt u de Sig Sauer Romeo Zero op dezelfde plaat installeren als de Shield RMSc? In dit artikel behandelen we de volledige compatibiliteit van de Shield RMSc footprint.

Footprint-compatibiliteit uitgelegd

Wat betekent een "footprint"? De term footprint verwijst naar de structuur van de sockets en schroefgaten aan de onderzijde van het optische apparaat.

En wat betekent het als de footprints compatibel zijn?

Elk optisch vizier heeft een basis voor montage. De basis bestaat uit pennen op verschillende posities en gaten voor schroeven die worden gebruikt om het vizier op de montages te bevestigen. Als twee vizieren dezelfde basis voor montage gebruiken, zeggen we dat ze dezelfde footprint delen.

In dit artikel laten we zien welke red dot vizieren dezelfde footprint delen.

Shield RMSc footprint patroon

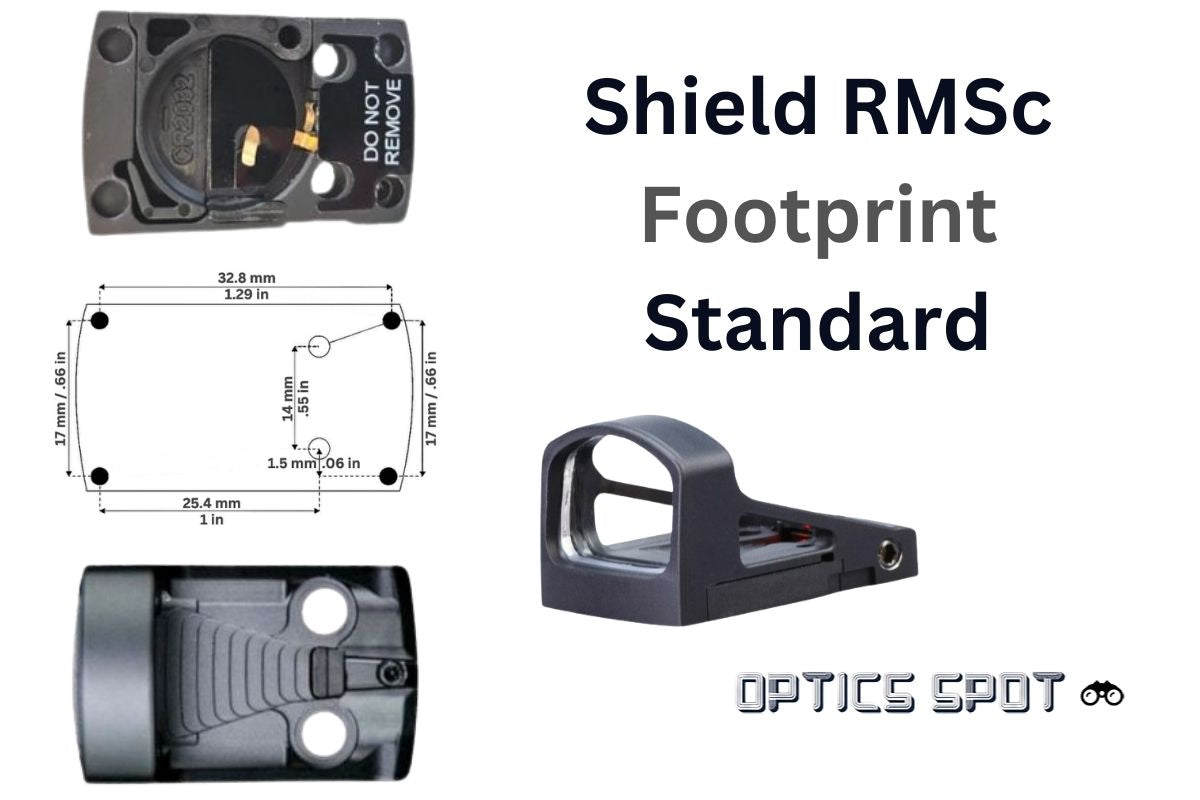

Shield RMSc footprint bestaat uit vier sockets in de hoeken van het vizier en uit twee schroefgaten aan de achterzijde van het vizier.

De voorste en achterste sockets staan 17mm / 0.66 inches uit elkaar. De afstand van de achterste sockets tot de voorste sockets is 32,8mm / 1.29 inches. De positie van deze vier sockets komt overeen met de positie van de pennen op het montageoppervlak van elke montage voor deze standaard.

De schroefgaten bevinden zich in het achterste deel van het optische apparaat. Deze dienen voor de bevestiging van het vizier op de montages. Deze twee schroefgaten staan 14mm / 0.55 inches uit elkaar.

De schroeven die voor deze schroefgaten moeten worden gebruikt, zijn altijd inbegrepen in de verpakking van het vizier.

Compatibele red dot vizieren

De RMSc-footprint wordt door veel andere fabrikanten op de markt gedeeld.

Hieronder vindt u een volledige lijst van red dot richtmiddelen die werken met Shield RMSc footprint.

Shield RMSc standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-018 Spike
  • ADE Advanced Optics RD3-021 Nuwa

Burris

  • Burris FastFire C

JPoint

  • JPoint MRD

Canik

  • MECANIK MO1

Osight

Riton

  • Riton X3 Tactix PRD

Shield

Sig

  • Sig Romeo Zero
  • Sig Romeo-X

Sightmark

Swampfox

  • Swampfox Sentinel 1×16

UTG

  • UTG OP3 Mini Micro

Vector Optics

Vortex

Red dot vizieren met Shield RMSc footprint

Bekijk alles

Hoe monteer je een red dot met Shield RMSc footprint

Het hangt ervan af op welk apparaat je hem wilt monteren.

  • Wil je hem op een picatinny mount installeren? D.w.z. op een vuurwapen uitgerust met Picatinny rail? Dan moet je zoeken naar een picatinny mount met Shield RMSc footprint.
  • Of wil je hem op een pistool monteren? En is het pistool Optics Ready (met een pistoolslede die is uitgesneden voor red dot)? Dan moet je zoeken naar een red dot montage met Shield RMSc footprint.
  • Of gaat het om een standaardpistool zonder zo'n uitsparing? Dan moet je zoeken naar een optic plate met Shield RMSc footprint.

Andere footprint-standaarden

Er zijn veel verschillende basissen voor red dot richtmiddelen, maar de andere meest voorkomende zijn de volgende:
